短流程鑄造工藝中頻爐配置方式
Information Details
短流程鑄造工藝中頻爐配置方式
主要用于球墨鑄鐵和灰鑄鐵的熔煉、保溫、調質工作。本設備的工作方式為以下兩種：
- 高爐與中頻爐進行雙聯工作。
- 高爐停止工作，使用中頻爐進行熔化工作。
3.設備配置:
配置方式有兩種方案，以下為方案分析：
3.1方案一 （一拖二）熔化說明：
該設備工作時，單臺串聯諧振中頻電源主功率（1600kw）可使兩臺爐體同時工作從而形成“一拖二”工作狀態，其工作連續性好。電氣部分主電路采用串聯諧振電路，負載為容性負載，功率因數高。
每套電爐一套變壓器、一套串聯諧振中頻電源系統,每套電爐采用雙爐體，同時供電的方式，雙爐殼具有同時工作,一個爐殼熔化和一個爐殼升溫、保溫、調質的功能。
正常工作時:一臺爐體熔化，另一臺爐體保溫。每套中頻電源系統功率可以在兩個爐殼之間自由分配，功率調節范圍為：0～100%
（1）配置說明:
采用一臺變壓器2000KVA,一臺1600KW串聯諧振(一拖二)中頻電源對應兩臺3噸爐體工作;輸出功率在兩臺電爐上任意分配。
串聯諧振中頻電源的組成為:一套整流柜------兩組逆變柜-------兩組電容柜;
主要工作特點為:一臺熔化,同時另一臺保溫,可連續供應鐵水。
（2）其優點為：一臺熔化,同時另一臺保溫,可連續供應鐵水。
主電路串聯諧振功率因數高，<0.95。
可恒功率輸出
（3）缺點：
1）目前大功率的串聯諧振(一拖二)中頻電源技術在國內還尚未成熟。
國內生產的設備也沒有真正的代表業績。
2）串聯諧振中頻電源的逆變器采用IGBT元件,IGBT元件目前的容量是不能滿足大功率電源穩定工作的。國外公司如:應達公司采用可控硅串聯諧振中頻電源的逆變器是可以將電源功率做大。但國內對該技術還未成熟掌握。
3）單臺大功率電源配置，當電源發生故障時，整套設備將無法進行工作，從而影響生產。
4）該套設備成本高,國內的售價偏高。
5)故障率高,維修難度大,備件互換性不強,維護成本高。
3.2方案二：大電源和小電源＋導爐開關配置中頻熔煉爐：
配置說明：

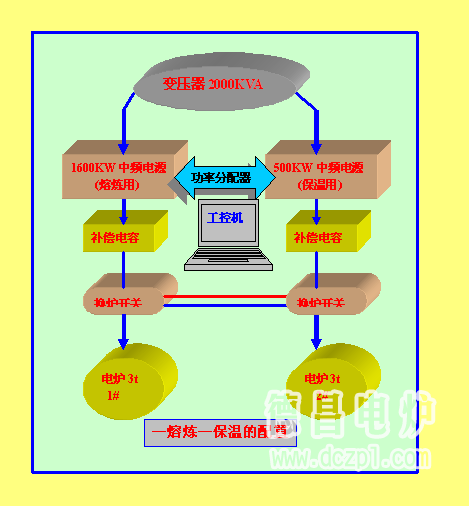

一臺2000KVA變壓器對應一臺1600KW和一臺500KW中頻電源，配置兩臺3t中頻爐體，采用兩臺電動換爐開關轉換。來實現一臺爐體熔煉一臺爐體用于保溫,如此交替工作。
一號電源為1600KW，二號電源（保溫電源）考慮到用戶需要升溫速度較快時滿足生產需要，所以選用500KW中頻電源柜。二臺電源的總功率之和已超出變壓器容量范圍，因此，在兩臺電源之間增設一臺功率分配裝置（總功率限制裝置），如下圖：
工作方式：
1#電源對應1#爐體滿功率供電,使1#爐體進入熔煉狀態；當爐內鐵水達到出爐溫度后,1#電源通過換爐開關接通2#爐體滿功率供電,并使2#爐進入熔煉狀態。同時2#電源啟動并將功率開至保溫功率，對1# 爐供電使其進入保溫狀態并等待出爐。如此交替運行。

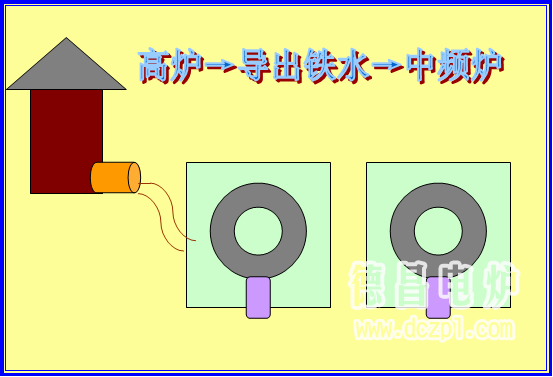

當與高爐進行雙聯工作時，將高爐鐵水倒入中頻熔煉爐中，保溫電源啟動并對其進行升溫、保溫、調質工作。如需兩臺爐體同時工作時，兩臺電源可同時進行工作，大功率電源將功率降至保溫所需功率。此時一號、二號電源對應一號、二號爐體同時進行保溫工作。

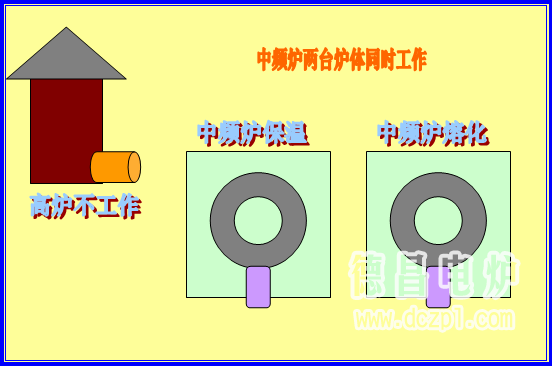

當高爐停止工作時，中頻電爐進行獨立的冶煉工作，這時中頻電爐一號爐對應一號大功率電源，滿功率輸出1600KW進行熔煉工作。一號爐到溫后，通過換爐開關，斷開一號電源并接入二號電源（保溫電源）與其供電為160KW進行保溫澆注工作，同時一號電源通過換爐開關接通二號爐體，又進行大功率送電，進行熔煉。這樣如此交替工作，可確保每小時所需的鐵水量。
在獨立熔煉狀態時，總功率限制裝置將工作，確保兩臺電源總功率之和不超過1650KW。
優點：配置簡單、投資小、大功率配置熔煉，保溫采用小電源工作。單臺變壓器，可減少變壓器空損。
可實現兩臺設備的同時工作基本功能，一熔一保。
投資成本低，運行穩定。
注意：換爐開關作為該套設備的關鍵附件，但頻繁的倒換，將影響換爐開關的壽命。要注意維護。
