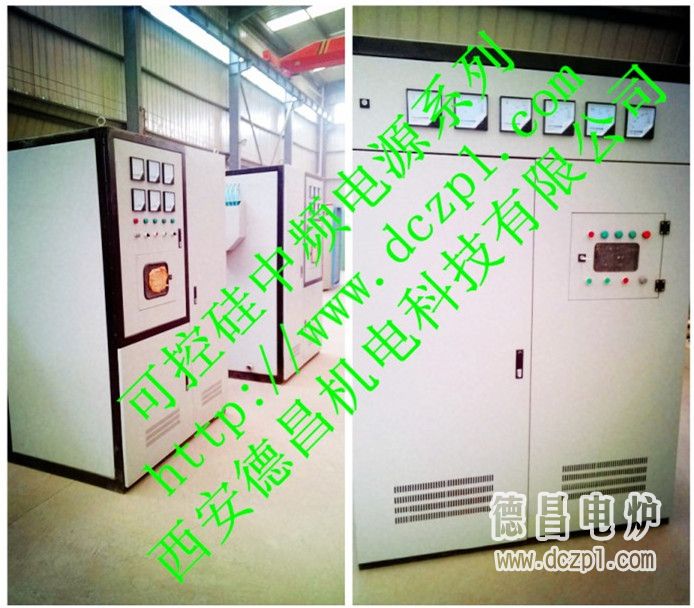

中頻電源常用技術參數參考
中頻電源全橋并聯逆變式中頻電源常用：
Ud=1.35U1=1.35* 380=513(v)
Pd=PH/η
Id= Pd / Ud
I1=0.816 Id
中頻電源進線限流電感L1=（3-5）% U1/ωI1 即電感上壓降為進線電壓的（3-5）%
整流可控硅電流：平均值IK=1/3 Id （加系數1.5--2）
一般按有效值:IK=1/31/2 Id
整流可控硅電壓：UDRM= URRM=(1.5--2)21/2 U1
平波濾波電感:Ld=(8--15) Ud/(ωm Id) (三相橋m=6)
簡易算法: :Ld=K1/ Id 當f=50 m=6 Ud =500時
K=2—4 (W>600KW—K=4； W<100KW---K=2)
中頻電源逆變橋換流電抗:LK=UHSinφ/(21/2di/dt)
中頻電源逆變可控硅:
UDRM=KUπUd/2Cosφ=(1.5--2)500π/2Cos40o
URRM=Sinδ KUπUd/2Cosφ
逆變橋可控硅電流平均值:IK=0.45 Id (有效值I”K= Id/21/2)
逆變橋可控硅額定電流:IT=Ki IK=(1.5--2) 0.45 Id
逆變橋可控硅關斷時間:tq=(tφ-tr/2)/Kq 當Kq=2 φ=40時可取周期的5%.
逆變器輸出電流IH=(2 21/2/π) Id=0.9 Id
逆變器輸出電壓UH=1.11Ud/ Cosφ UH=(1.28—1.57) Ud (φ=30o-45o)
負載阻抗:XC=XL=UH/QIH (煉鐵Q=12;煉不銹鋼 有色金屬Q(mào)=16;透熱Q=7;淬火Q=3)
負載電熱電容器電容量:C=1/ωXC=1/2πfXC
負載電熱電容器:QC=IC2 XC=(QIH)2XC
爐圈電感：L=XL/ω= XL/2πf
中頻輸出功率：PH=UH2/ZO=（CR/L）UH2 ZO-- 負載等效阻抗；
L、R--感應圈等效電感 、電阻；C--補償電容器電容量。
中頻爐中水冷卻的功率損失約占30%。
中頻電源逆變電路可控硅超前觸發時間應大于關斷時間：
即：t >（γ+δ）/ω
其中：γ--換流重疊角 δ--恢復角 ω--中頻角頻率
超前觸發角：ß=γ+δ+θ θ--安全裕量角
功率因數角：φ=γ/2+δ+θ
德昌電爐信奉著一句話：客戶就是上帝。因此，德昌電爐不僅注重其產品質量，也很注重服務質量。本著對客戶負責的態度，德昌電爐為您提供中頻爐的日常維護知識，希望能夠幫助您順利解決一些常見故障。若在使用過程中遇到不能解決的問題，歡迎來電來函進行咨詢。
注：中頻爐相關資料請來函來電索取，或參閱公司官網查詢
