抽油桿用可控硅中頻電源

抽油桿用可控硅中頻電源

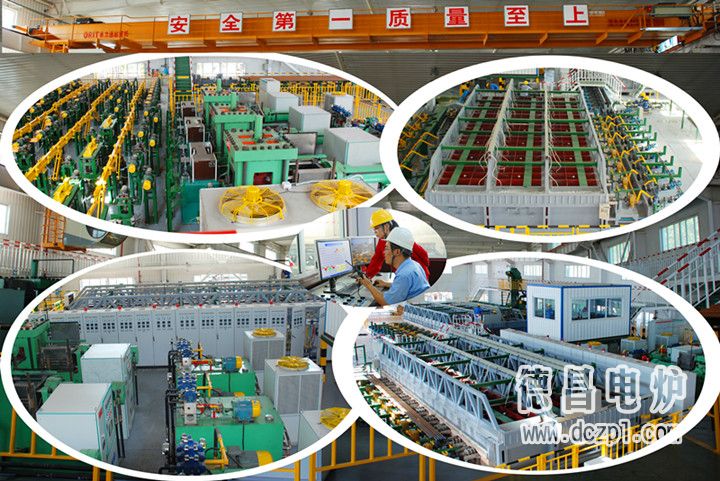

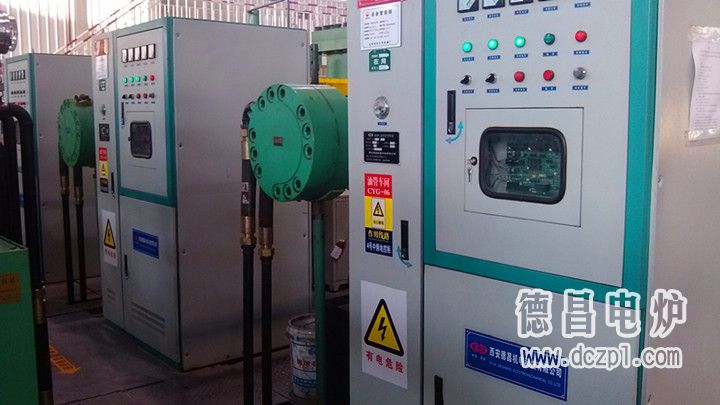

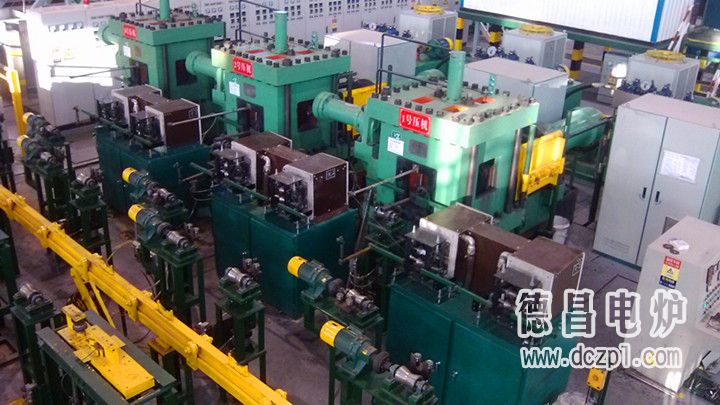

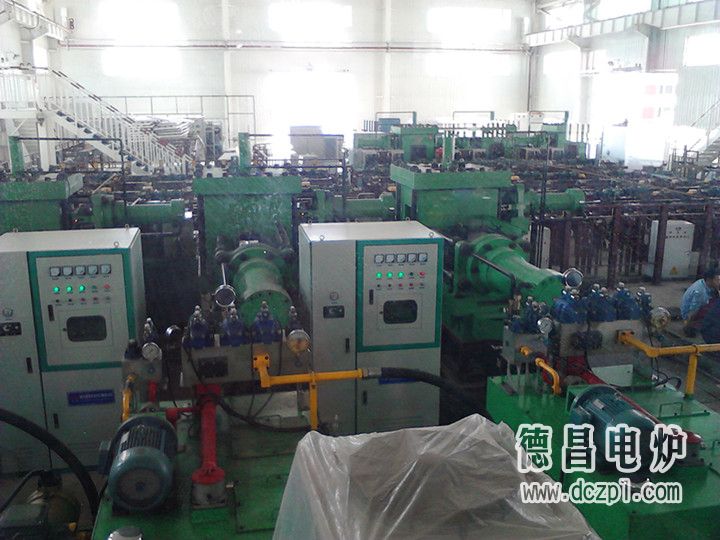

    抽油桿生產線上的中頻電源，采用我公司數字化中頻電源的第四代產品，在設計中除采用常規的主，控電路以外，針對周期式加熱爐的特點，增加了軟啟動，避免沖擊性電流對設備的損壞或重復啟動現象。
    數字化中頻電源特點：
●數字化恒功率控制系統（控制線路高度集成）
●恒功率晶閘管中頻電源系統是本公司研制的智能控制器。主要由調節器、移相控制器、保護電路、啟動演算電路、頻率跟蹤、逆變脈沖形成、脈沖放大及功率驅動組成。經數字化后使之成為專用芯片，專門應用于晶閘管并聯逆變中頻電源的控制。
●逆變控制參考美國ABB、PiIIar、Ajax公司，日本富士電機等國外先進控制技術，自行開發的逆變控制技術，具有很強的抗干擾能力。
●控制板為單板全集成化控制板，采用數字觸發，具有可靠性高、精度高、調試容易、無繼電元件等特點,長期工作無溫度漂移, 工作點穩定。
●具有完善的多級保護（水壓、缺相、欠壓、過流、過壓、關斷時間、直通、操作聯鎖等）
●啟動方式為先進的掃頻式類它激零壓啟動，使操作者無需選擇啟動電壓和啟動頻率就能實現100%的成功啟動。可根據負載的變化來調整匹配，提高熔化及加熱速度節省電能（10%）。
●可靠性的啟動性（無論空載、滿載）。采用零壓掃頻式啟動方式，使啟動性能大大提高。啟動原理如下：
●負載特性——中頻感應設備一般都采用并聯諧振電爐，在上圖所示的并聯諧振負載中，當電感L（感應器）、補償電容的值確定后，其諧振的固有頻率也就確定，隨著負載（感應器）阻抗的變化，固有頻率也隨著變化，當空爐輕載時頻率較低；滿爐、冷料重載時頻率較高。
●啟動頻率跟蹤特性--在啟動過程中，當啟動頻率與負載頻率最為接近時，啟動的成功率越高。而頻率是隨著負載的變化而變化的。如圖示，在此采用掃頻啟動方式，即發一組含蓋負載頻率變化范圍內的頻率啟動設備，就不受負載變化的影響，由此啟動的可靠性大大提高。
●采用串并聯補償線路以減小輸電線路的損耗為了減小中頻輸電線路上的損耗，逆變器的補償電容器接成了串并聯倍壓形式，如下圖。這種接法可以使電爐上的電壓比逆變器輸出電壓提高一倍。這樣，在相同的輸出功率下輸出電流變成原來的50％，從而使中頻輸電線路上的損耗減小為原來的1/4。
    綜上所述我公司恒功率數字化電源與其它控制方式電源比較具有：
A.有效的抑制對電網的干擾措施，使電網中任何有電設備不受任何影響。阻抗調節器的作用，可使設備始終運行在**狀態。
B.與老式線路相比，節電效果明顯，可節電10—20%左右。
C.功率因數可達0.94以上。
D.由于了聯線極少，故障率可降低90%。
E.調試維修簡便。
