XCFⅡ/KYFⅡ浮選機簡介

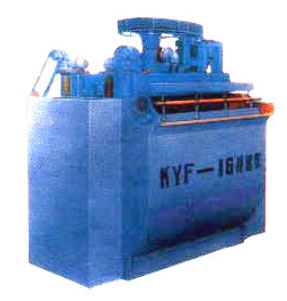

XCFⅡ/KYFⅡ浮選機
產品描述：
XCFⅡ/KYFⅡ型浮選機是在原有基礎上進一步開發的新型浮選機，它采用較深的U型槽；空心軸充氣和懸置的定子；也輪葉片后傾一個角度，壓頭小，循環量大，功耗低，結構簡單的新式葉輪；葉輪腔內設置多孔圓筒型的空氣分配器，使空氣均勻分散，設計有XCFⅡ/KYFⅡ兩種機型。XCFⅡ：具有吸漿能力，可作為粗、掃、精選作業端的吸入槽，應與KYFⅡ型聯合配置。中礦返回不需要泡沫泵。
KYFⅡ型浮選機無吸礦能力，若獨立作業配置時應將前、后作業階梯配置，其高度差300-500mm，中礦返回不需要泡沫泵泵送，若與XCFⅡ型浮選機聯合配對時，KYFⅡ型可作為粗、掃、精選個作業段的直流槽，水平放置，中礦返回不需要泡沫泵。
XCFⅡ/KYFⅡ型浮選機的刮泡機構有單邊刮泡和雙邊刮泡兩種，用戶根據工藝需要而進行選定。XCFⅡ/KYFⅡ型浮選機主要特點：沖氣量大，氣體彌散均勻，能耗低，節能比一般浮選機可能節能30%-50%。結構簡單，易于維修。葉輪、定子等易損件磨損小，可節省費用70%-80%。礦漿循環性好，藥劑消耗小，可降消耗10%-15%。聯合機組可在同一水平配置形成浮選回路，省去泡沫泵。若用戶對礦漿和充其量有自控裝置要求時，可實現手動/自動切換和就地/集控的多種控制功能。
XCFⅡ/KYFⅡ型浮選機適用于金屬與非金屬的粗選、掃選、精選各種浮選作業，入選無聊的粒度范圍為0.3-0.01mm，它適用于較粗礦粒的浮選。
XCFⅡ/KYFⅡ浮選機參數
型號 | 有效容積m3 | 槽體尺寸（長×寬×高）m | 葉輪直徑m | 安裝功率kw | *小進口風壓kpa | 充氣量調節范圍m3/（m2.min） | 生產能力m3/min | 單槽重量kg |
KCFⅡ/KYFⅡ-1 | 1 | 1.00×1.00×1.10 | 0.40/0.34 | 4/3 | ﹥11 | 0.05-1.4 | 0.2-0.5/0.2-1 | 920/1056 |
KCFⅡ/KYFⅡ-2 | 2 | 1.30×1.30×1.25 | 0.47/0.41 | 5.5/4 | ﹥12 | 0.05-1.4 | 0.5-1/0.5-2 | 1158/1346 |
KCFⅡ/KYFⅡ-3 | 3 | 1.60×1.60×1.40 | 0.54/0.48 | 7.5/5.5 | ﹥14 | 0.05-1.4 | 0.7-1.5/0.7-3 | 2172/2074 |
KCFⅡ/KYFⅡ-4 | 4 | 1.80×1.80×1.50 | 0.62/0.55 | 11/7.5 | ﹥15 | 0.05-1.4 | 1-2/1-4 | 2375/2100 |
KCFⅡ/KYFⅡ-6 | 6 | 2.05×2.05×1.95 | 0.62/0.55 | 18.5/11 | ﹥17 | 0.05-1.4 | 1-3/1-6 | 3545/3278 |
KCFⅡ/KYFⅡ-8 | 8 | 2.20×2.20×1.95 | 0.72/0.63 | 22/15 | ﹥19 | 0.05-1.4 | 2-4/2-8 | 4142/3857 |
KCFⅡ/KYFⅡ-10 | 10 | 2.40×2.40×2.10 | 0.76/0.66 | 30/22 | ﹥20 | 0.05-1.4 | 3-5/3-10 | 4894/4334 |
KCFⅡ/KYFⅡ-16 | 16 | 2.80×2.80×2.40 | 0.86/0.74 | 37/22 | ﹥23 | 0.05-1.4 | 4-8/4-16 | 6928/7545 |
KCFⅡ/KYFⅡ-20 | 20 | 3.00×3.00×2.70 | 0.91/0.78 | 45/37 | ﹥25 | 0.05-1.4 | 5-10/5-20 | 9200/8240 |
KCFⅡ/KYFⅡ-24 | 24 | 3.10×3.10×2.90 | 0.93/0.80 | 55/37 | ﹥27 | 0.05-1.4 | 6-12/6-24 | 10819/9820 |
KCFⅡ/KYFⅡ-30 | 30 | 3.50×3.50×3.025 | 0.88/0.90 | 55/45 | ﹥31 | 0.05-1.4 | 7-15/7-30 | 14810/13820 |
KCFⅡ/KYFⅡ-40 | 40 | 3.80×3.80×3.40 | 1.05 | 75/55 | ﹥32 | 0.05-1.4 | 8-19/8-38 | 18790/17097 |
KCFⅡ/KYFⅡ-50 | 50 | 4.40×4.40×3.50 | 1.20/1.03 | 90/75 | ﹥33 | 0.05-1.4 | 10-25/10-40 | 22000 |
KCFⅡ/KYFⅡ-70 | 70 | 5.10×5.10×3.80 | 1.12 | 90 | ﹥35 | 0.05-1.4 | 13-50 | 26200 |
KCFⅡ/KYFⅡ-100 | 100 | 5.90×5.90×4.20 | 1.26 | 132 | ﹥40 | 0.05-1.4 | 20-60 | 33500 |
KCFⅡ/KYFⅡ-130 | 130 | 6.42×6.62×4.72 | 1.30 | 160 | ﹥45 | 0.05-1.4 | 20-60 | 36200 |
KCFⅡ/KYFⅡ-160 | 160 | 6.85×7.02×5.02 | 1.35 | 160 | ﹥48 | 0.05-1.4 | 20-60 | 42500 |
